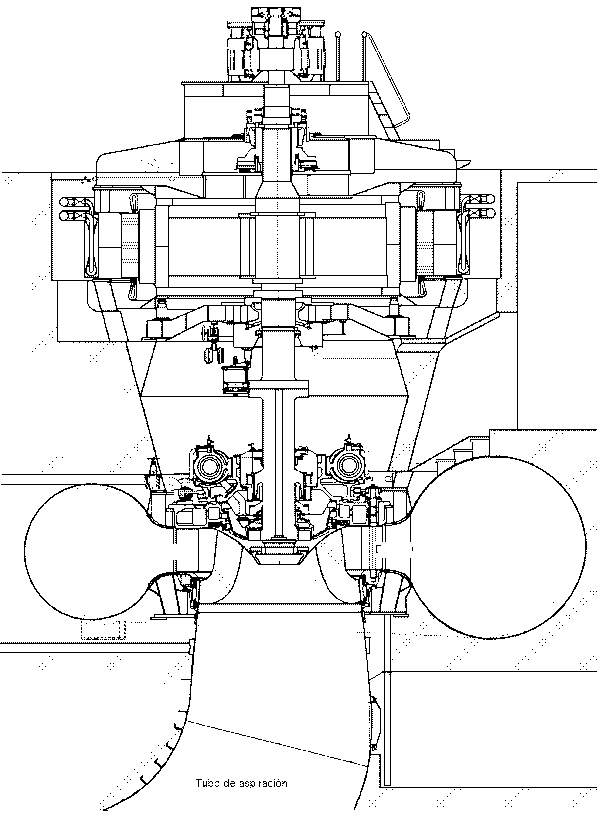

Le due sezioni circolari ai lati della girante sono la "voluta", ovvero la cassa a chiocciola in cui il fluido è vincolato prima di accedere tramite i distributori alla palettatura della girante.  La struttura divergente all'uscita della girante è detta "Idrocono" ed ha lo scopo di recuperare l'energia residua imprimendo un'ulteriore accelerazione al fluido a causa della depressione.

Le parti in verde chiaro sono gli organi di regolazione dei distributori che regolano la potenza della macchina.
