Controllo velocitą piccolo motore A.C.
Questo circuito č in grado di regolare la potenza trasmessa all'indotto di un motore monofase parzializzando sia la semionda positiva che quella negativa. Il controllo č effettuato tramite l'angolo di innesco di un Triac i cui valori caratteristici potranno essere 550 Volt - 2 Ampere. Per questo semplice progetto si č pensato di utilizzare un Triac contenuto in un housing ti tipo TO220 che sarą comunque in grado di pilotare qualsiasi carico purchč considerato di medio piccole dimensioni. Altre applicazioni del circuito sono:
-
Controllo della luminositą delle lampade ad incandescenza. (fino a 1 KW collegandole in parallelo)
-
Controllo della temperatura dei saldatori.
-
Controllo della velocitą di piccoli motori monofase.
Una importante avvertenza. Come possiamo notare analizzando lo schema elettrico molte parti dl circuito sono sotto tensione di rete, si deve pertanto fare attenzione agli isolamenti in modo particolare al collegamento del potenziometro che essendo inserito nel pannello frontale della scatola del dispositivo potrebbe essere sorgente di scariche verso l'utente nel caso in cui il terminale si staccasse. Per evitare spiacevoli scosse č opportuno ben collegare a terra il contenitore e ogni parte metallica esterna esposta al tocco dell'utente.
data la semplicitą del progetto č adatto qualsiasi modello di Triac con specifiche di almeno 500 V - 2 A alloggiato in TO220
L'innesco del componente di potenza (Triac) avviene tramite il superamento della tensione di conduzione del diodo Diac il quale consentirą la scarica del condensatore sia durante la semionda positiva che quella negativa. Il rapido impulso che ne deriva circola nella maglia in cui č inserito il gate del Triac riportando le cariche nell'armatura opposta del condensatore che č soggetto al fenomeno di scarica. L'induttanza L1 č un filtro antidisturbo che impedisce al "click" di innesco di propagarsi sulla rete disturbando altri apparecchi connessi al medesimo impianto. Nel realizzare il prototipo č stato utilizzato un come core un nucleo a "toro" recuperato da un vecchio alimentatore per PC. Senza L1 il circuito funzionerą ugualmente. Per quanto riguarda il collegamento del potenziometro di regolazione bisognerą portare due fili dalla posizione indicata sulla basetta ( vedi scritta potenz. sul lato rame ) e saldarli sui pin del potenziometro ( pin centrale e pin destro guardando il componente con l'astina di regolazione verso l'osservatore), mentre il pin di sinistra verrą ponticellato con quello centrale.
Il circuito stampato dell'interfaccia per il controllo di velocitą del motore mono fase risulta molto compatto come possiamo vedere in figura.
L'ingombro di questo circuito č di soli 50 mm x 48 mm.
Come possiamo notare il Triac č montato orizzontale, questo per consentire il montaggio e il fissaggio tramite bullone M3 di una piccola aletta di raffreddamento modello a "C". Tale bullone attraverserą anche il circuito stampato e la testa della vite si troverą sul lato rame. Date le ridotte dimensioni del circuito stampato ne possiamo alloggiare ben 6 in una basetta auto imprimente standard di 100mm x 160mm come possiamo vedere nell'immagine sottostante.
nota importante: Dal link sottostante potrai scaricare il PCB per realizzare il circuito, esso č realizzato con FidoCad, se quando lo apri vedi solo una lista di numeri (netlist), significa che non hai installato il Fidocad nel tuo PC, questo software č gratuito, č totalmente sicuro per il tuo PC e richiede solo un minuto per il download da questo sito. Se ancora non lo hai scaricato lo puoi ottenere cliccando qui -> FidoCad.
Per scaricare il file FidoCad del circuito stampato e dello schema elettrico clicca nei collegamenti sottoriportati.
Download Circuito stampato FidoCad.
Versione Eagle.

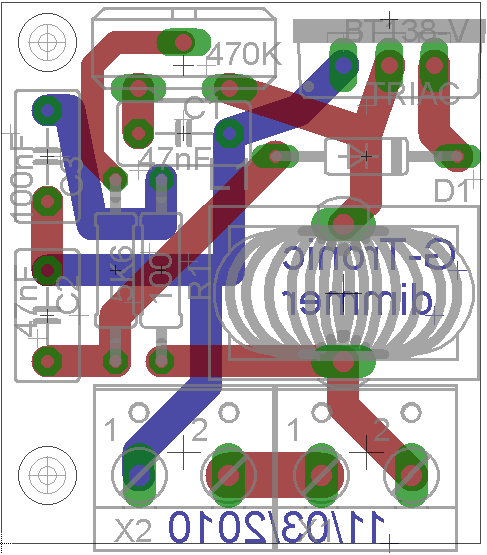

A marzo 2010 il progetto č stato rivisto utilizzando il CAD Eagle e il circuito stampato č stato completamente ridisegnato. Il risultato č un progetto molto compatto dall'aspetto molto solido. Le funzionalitą e le prestazioni sono le medesime della versione Eagle. gli spazi disponibili sono meglio congegnati e la tecnologia costruttiva FR4 č piu adatta in applicazioni di questo tipo.
scarica i file Eagle del controllo A.C.
scarica i file costruttivi gerber del controllo A.C.
