Esercizio 1: Realizzare il Layout

Dal link sottostante scaricare il progetto Eagle da scompattare nella cartella "Eagle" visibile nel control Panel del Cad.  Proseguire il lavoro eseguendo il Layout.

download del progetto barra LED a 8 uscite con amplificatori operazionali.

La valutazione sarà data in funzione di:

----------------------------------------------------------------------------------------------------

Soluzione:

Iniziamo disegnando uno schema elettrico alla lavagna, non del tutto a casaccio, che abbia un minimo di senso compiuto così che il lavoro svolto possa anche essere utilizzato e non sia solo un mero esercizio.

Decido di impostare una semplice barra led ad 8 punti realizzata con altrettanti comparatori contenuti in due TL084. Uno dei circuiti integrati più diffusi.



Lo schema suddivide la tensione di alimentazione in 8 livelli di tensioni utili (più due che sono la massa e la tensione stessa di alimentazione). Disegno a titolo di promemoria anche la configurazione interna del TL084, ma vedremo che grazie allo sbroglio automatico sarà un'informazione quasi inutile.

I due morsetti gnd in basso affacciati sembrano una ridondanza ma in realtà permetteranno  la corretta connessione del dispositivo all'alimentazione e il collegamento ad un eventuale display esterno connesso tramite un cavo flat al connettore streep.

successivamente eseguimo  la conversione dello schema elettrico fatto a mano alla lavagna nello schema Eagle.

DAl pannello do controllo del CAD, a livello della cartella chiamata di default Eagle, sita sulla cartella documenti, eseguiamo i seguenti step:

Alla fine otteniamo il seguente lavoro:

Proseguiamo eseguendo lo sbroglio automatico agendo nell'apposito tasto nella colonna di sinistra in basso.

inserire lavoro primo del bording:



Dopo avere trovato un layout che riteniamo accettabile per ingombro estetica e funzionalità lanciamo l'autorouting:

Possiamo accettare il lavoro eseguito dagli algoritmi se questo non presenta palese carenze dei tracciati, non mancano piste e di conseguenza non ci sono fili elastici gialli di rimanenza,  il numero dei Vias è il minore possibile, quindi ci sono meno passaggi possibili tra il top layer e il bottom layer. E' importante che non ci sia spazio vuoto sulla superficie del PCB dato che il suo costo in ambito industriale è fortemente influenzato da questo parametro.

Ecco il primo risultato ottenuto:

Come possiamo notare dall'immagine, il layout scelto presenta solo 2 vias, ovvero un numero ben accettabile e risulta molto compatto. E' comunque bene, quando possibile come in questo caso, ingrossare un po le piste. Il questo caso la questione non sarebbe obbligata perchè non si avrebbe una carenza funzionale accettando lo spessore di default, ma in altri casi in cui sono presenti alte potenze queste piste non sarebbero in grado di supportarle.

Procediamo quindi all'inspessorimento delle piste agende su un layer alla volta.

scarica la versione con piste da ingrossare

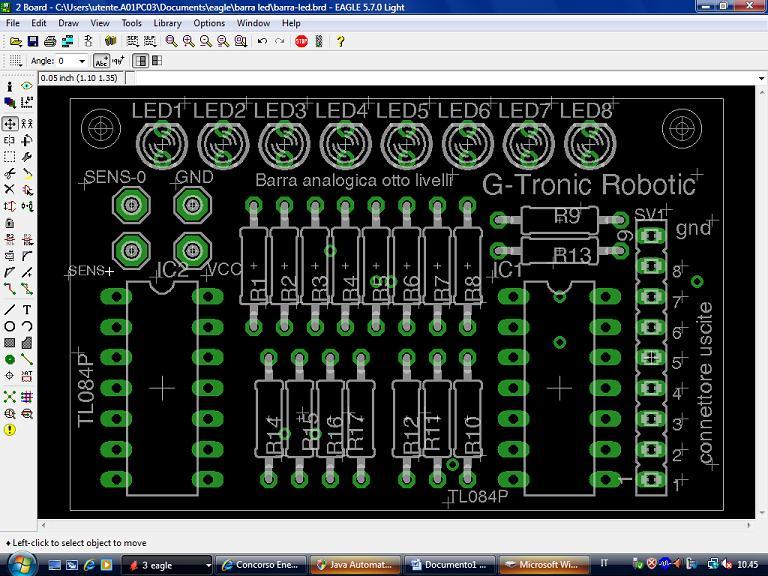

Il passaggio conclusivo piu' importante riguarda riguarda la sistemazione delle serigrafie. Senza fare questo il PCB risulta anonimo e con gravi carezze informative a livello di assemblaggio.

Accettando la posizione di default delle serigrafie dei nomi dei componenti si può verificare che, come per le due resistenze in alto a sinistra, la nomenclatura sia addirittura invertita.

scarica la versione con le serigrafie sistemate



Ecco la versione finale. IL PCB ha tutte le piste portate allo spessore 0.024 e come da immagine precedente le serigrafie sono state ottimizzate.

Realizzando i file gerber e contattando  bonzisandy88@hotmail.com avrete un aiuto come interprete per effettuare l'ordine di una campionatura (almeno 100 pezzi) presso una fabbrica cinese.

Ordinarli in cina è solo a livello di esercizio di realizzazione concreta, nel senso che a partire da un'idea avete fatto un disegno, avete sbrogliato lo schema e realizzato concretamente un PCB, fino ad evere in mano i pannellini conteneti gli esemplari.

scarica il "progetto" esercizio finito.

immagine del PCB finito (tutti i layers)

immagine del TOP layer del lavoro finito



Immagine del bottom layer (PCB finito)

Verifica degli ancoraggi.

Durante il lavoro si può verificare che alcune connessioni sembrano eseguite correttamente ma in realtà sono inesistenti.
Ci si accorge della mancanza della connessione in fase di boarding solo se si ha una certa dimestichezza elettronica con lo schema in fase di costruzione.
In caso che l'errore passasse inosservato si produrrà un PCB con piste mancanti.Spesso questo errore si verifica quando non è stato chiamato il tasto "invoke" con l'obbiettivo di aggiungere ai circuiti integrati i terminali di alimentazione Vcc e gnd.


La verifica degli ancoraggi avviene puntando con il mouse ogni componente,nell'immagine stiamo testando R9,e spostandoli provvisoriamente dalla posizione di qualche centimetro verificando che tutti i fili connessi al componente seguano il componente nel movimento con un'azione elastica. Ovviamente dopo il test il componente viene rimesso in posizione. Si raccomanda di eseguire scrupolosamente questa azione in ogni progetto perchè l'errore è molto insidioso e spesso invisibile. Scoprirete che a volte spostando una resistenza vi restano in mano i fili  pur sembrando l'oggetto connesso.

Il nostro tutorial si conclude qua.
Spero di avere fornito a tutti gli appassionati un utile strumento con cui alleggerire il loro apprendimento.

Auguro a tutti una buona vita piena di soddisfazioni personali.
Marco Gottardo


Glossario.


 .





 Esempi di lavori svolti e disponibili.


 Ecco alcuni esempi di lavori che ho svolto a livello amatoriale, ma di fattezza professionale, per le mie pubblicazioni su grix. Di certo il lavoro piu' impegnativo e' stato la Micro-GT PIC versatile I.D.E.

Si tratta di un sistema di sviluppo integrato per microcontrollori PIC sviluppato per il corso gratuito online "Let's GO! PIC" a puntate che periodicamente pubblico su grix. Questo lavoro mi ha impegnato per circa un mese ed e' stato concluso a maggio 2010. Molti utenti di Grix ne hanno voluto un esemplare che sono lieto di fornire al solo prezzo di costo sostenuto per la produzione.

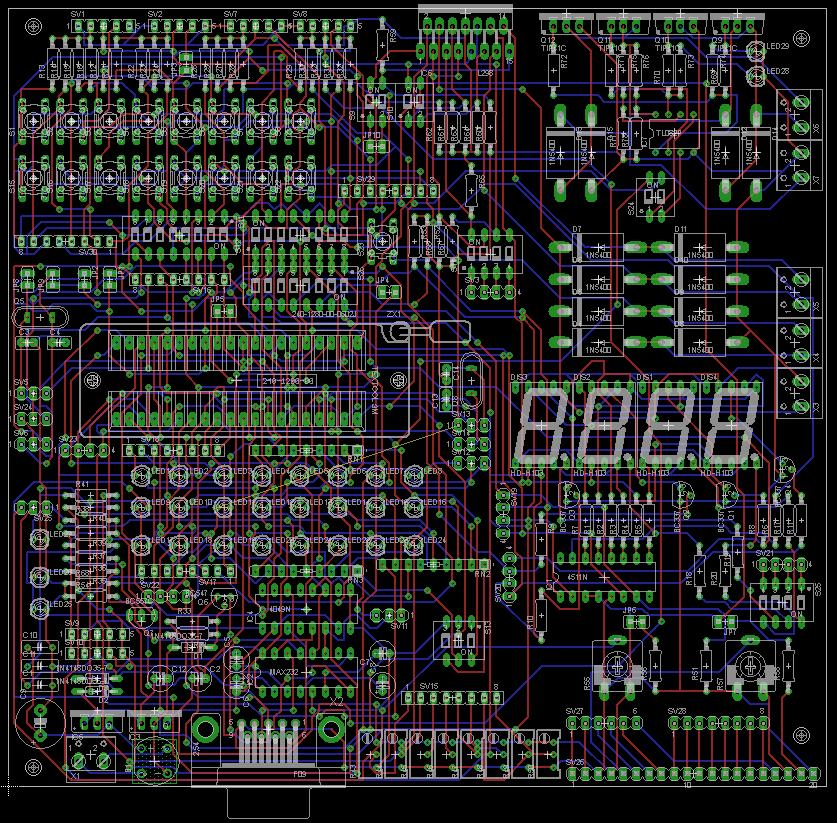

immagine della scheda in lavorazione, la versione finale ha gli spessori piste ottimizzati.

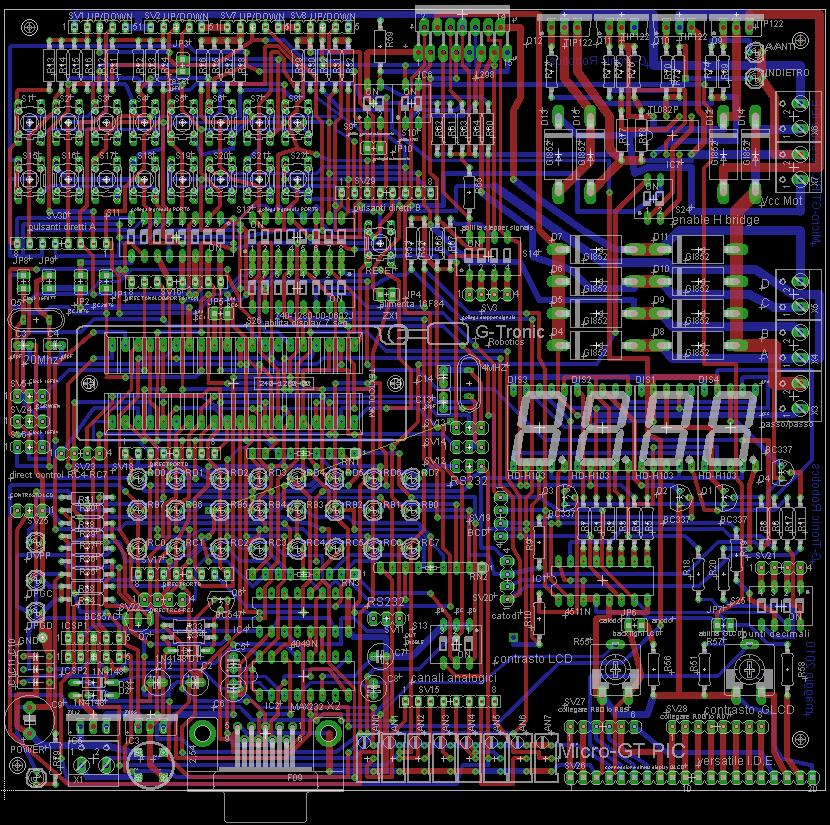

Micro-GT terminata, osserviamo la sezione di potenza in alto a destra. Le piste sono dimensionate per sopportare agevolmente correnti di oltre 10 ampere. Questa scheda di sviluppo ha grandi potenzialita' come demoboard, infatti integra direttamente un ponte ad H per un robusto motore DC con alimentazione separata e un integrato L298 che contiene due ponti ad H piu' piccoli studiati per il pilotaggio delle due bobine bipolari dei motori stepper fino a due ampere. Questi due ponti possono essere utilizzati separatamente per pilotare due motori DC distinti (ad esempio spazzolo colettore ad eccitazione a magnete permanente con corrente di indotto fino a due ampere).

La scheda e' predisposta anche pet i display LCD sia a due righe 16 caratteri che grafici a 128 x 64 punti. presto sviluppero' un piccola interfaccia aggiuntiva per fargli acquisire una membrana tattile da sovrapporre all'LCD grafico di cui ho appena esposto.

I file Eagle della Micro-GT come anche i files costruttivi gerber sono disponibili nell'articolo di riferimento ma ovviamente consiglio a tutti quelli che ne vorrebbero avere una di non cimentarsi nella produzione exnovo ma semplicemente di attingere dalla mia scorta personale.

Chi invece ne volesse avere un certo numero, per motivi suoi, puo' contattare Sandy la quale ha i gerber gia' depositati in fabbrica e vi aiutera' nell'ordinazione facendovi da interprete. (lingua cinese)


A titolo informativo allego un po' di specifiche tecniche ed invito chi ha interesse nell'argomento MicroPIC e programmazione dei medesimi a leggere l'articolo (livello 4 richiesto) presente su grix, oppure i tre tempi gia' online sempre su grix, dei tutorial "Let's GO! PIC".

Specifiche tecniche della Micro-GT PIC versatile IDE.

I seguenti controller sono stati testati e risultano pienamente supportati:



 Secondo lavoro svolto.

Questo PCB e' un molto semplice ma altrettanto molto utile ponte ad H per l'inversione di marcia dei motori in continua. A questo ponte non deve mai essere fornito il segnale Avanti ed indietro contemporaneamente (cosa che non avviene perche' i programmi del PLC contengono l'interblocco software).


Pilota fino a 8 ampere continui e oltre 10 impulsivi.

Normalmente viene interfacciato a segnali di comando a 24V DC ma puo' essere pilotato con tensioni anche diverse cambiando le resistenze di base dei darlinghton (1200 ohm per segnali a 12V).

I due Led segnalano il senso di marcia del motore e sono utile in fase di collaudo, quando la potenza e' scollegata per verificare che il segnale incompatibile di cui sopra non sia presente.

Il ponte non ha la protezione contro questi segnali perche' era nato come esercizio semplice di CAD, tuttavia e' stato in molte occasioni impiegato con successo in ambito industriale e naturalmente hobbistico.



Ogni pannellino contiene 10 esemplari e dispongo a scorta personale di alcuni pannellini. Chi li volesse mi contatti per averli al solo costo sostenuto per produrli. Ovviamente chi fosse interessato ad avere grandi forniture, ad esempio 200 esemplari contatti l;a fabbrica dove ho depositato i file costruttivi gerber sempre tramite Sandy che vi fara' da interprete.

  Terzo lavoro svolto.

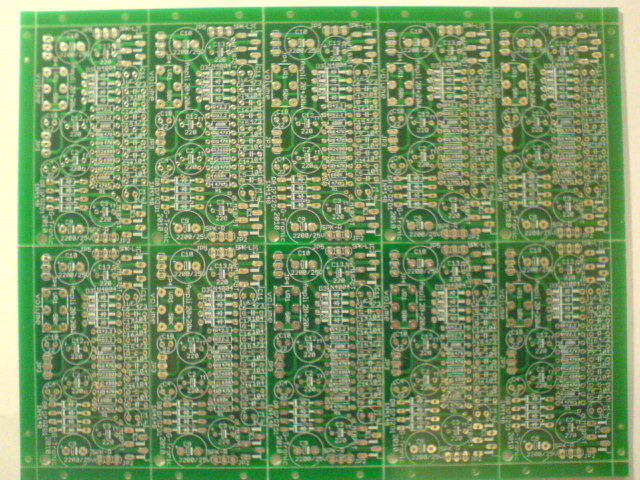

Si tratta del PCB di un potente amplificatore stereo che in funzione della tensione di alimentazione fornita puo' superare agevolmente i 20 watt. La pubblicazione dello schema e del relativo articolo sara' a breve su grix, sto solo aspettando di ben collaudare il prototipo.

Ogni pannellino contiene 10 esemplari dell'amplificatore che, come sopra posso fornire a prezzo di costo.

In questo caso potrei anche suddividere il pannellino a fettine di due esemplari dato che ne sono stati prodotti pochi. A magazziono avevo 100 esemplari (produzione minima della fabbrica cinese) ma alcuni gia' sono stati regalati agli amici piu' stretti.  Certo che recuperare le spese mi farebbe piacere cosi' da avere liquidita' per lo sviluppo del prossimo proggetto.

L'amplificatore monta due TDA2030 della SGS. E' un integrato molto noto e versatile.

  Quarto lavoro svolto.

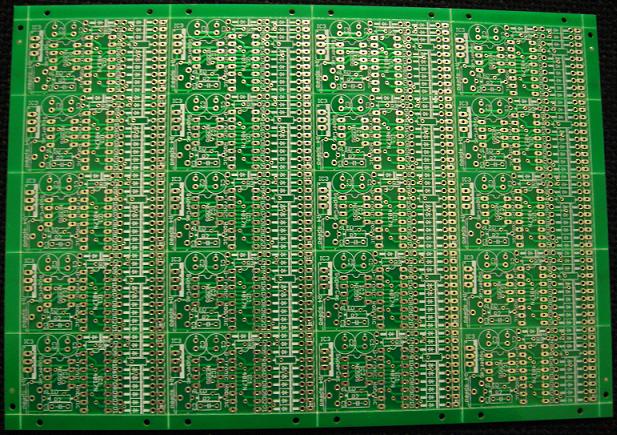

 Arcinoto effetto luci supercar a 6 led ma che riscuote sempre un discretto successo a livello sia hobbistico che didattico. Il circuito contiene un CD4017 e un timer NE555 piu' pochi altri componenti. Ogni pannellino contiene 20 esemplari che posso fornire a prezzo di costo. Questo PCB ha subito un piccolo ritocco che ho indicato nel sito web perche' essendo un esercizio CAD e' sfuggito un errorino che e' stato coretto con il taglio di una pista (gia' effettuato). Necessita di un piccolo ponte per ripristinare un segnale mancante.

Se siete interessati a mezzo pannellino posso anche dividerlo in due.

Ottimo per esercitazioni scolastiche dato che con 1 pannello sistemate tutta una classe.

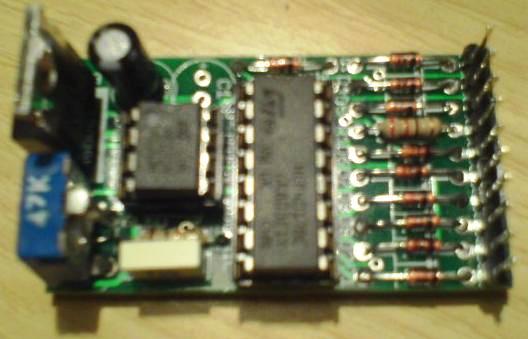

Un esemplare montato e collaudato e visibile nella foto sottostante. Come possimo notare e' davvero compatto.



supercar a 6 led.

Quinto lavoro svolto.

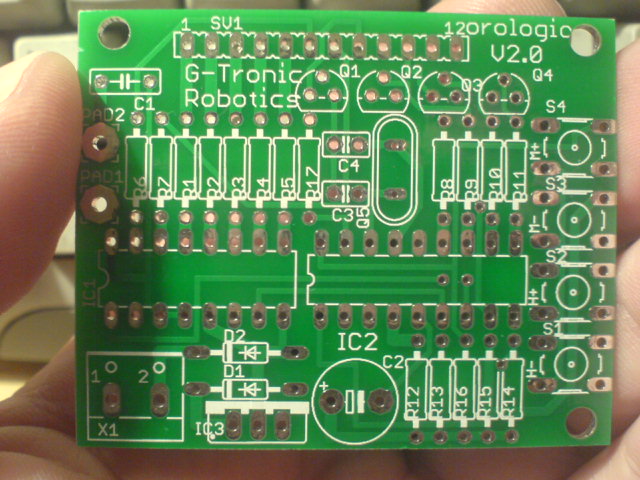

Questo pcb rappresenta l'ottimizzazione su supporto professionale di un mio vecchio progetto visibile nel mi sito personale. Si tratta di un simpatico e semplice orologio realizzato con un PIC16F84 abbinato al driver per sette segmenti CD4511. i 4 digit vengono pilotati in multiplexing. I quattro tasti permettono le regolazione in aumenta e diminuisci delle ore e dei minuti. Il punto decimale centrale lampeggi scandendo i secondi.


A molti utenti grix e' stato fornito come demoboard abbinato alla Micro-GT PIC versatile IDE dato che nella serie di tutorial "Let's GO!!! PIC" si fara' ampio uso di questi display. Sono infatti previsti esercizi di conteggio, temporizzazione e anche semplice visualizzione numerica.

PCB dell'orologio a uP presentato da ad.noctis su grix.

Sesto lavoro svolto.

PCB dell'amplificatore da 3+3W impiegato per la realizzazione del progetto Mr.Funky pubblicato su grix. Questo e' veramente andato a ruba, specialmente tra i giovani studenti. Me ne rimangono ancora pochi esemplari. L'effetto sonoro e' piu' forte di quanto uno si aspetti quando fornito di opportuni diffusori acustici.

Amplificatore Mr.Funky


Eventuali invii di PCB.

Chi fosse interessato ad avere (ad esempio) un esemplare per tipo dei pcb che ho indicato sopra potra' essere soddisfatto dato che almeno un pannellino per tipo e' stato gia' scisso nei nelle singole parti. Vi prego pero' di non madarmi all'uffico postale per inviare un singolo pcb da 5€ perche' devo impiegare un'ora durante la mia pausa pranzo. E' possibile quindi fare delle combinazioni, ad esempio:

Spero con questo di avere dato un servizio utile a tutti gli appassionati di elettronica che seguono questo sito, e i miei tutoril nelle varie materie che ho proposto.


Marco.
