PCB hobbistici |
|
Progetti gratuiti per la scuola e per l'hobbistica.
In questa sezione del sito sono raccolti i progetti in FidoCad presentati nel sito. Ognuno di questi è liberamente scaricabile e realizzabile in maniera home made, tuttavia, per coloro che per ragioni tecniche o per mancanza di tempo, non siano in grado di auto produrseli verrà data la possibilità di ottenerli, eventualmente, ove possibile, anche assemblati e collaudati. In questo caso sarà però necessario rimborsare il costo dei materiali impiegati e della spedizione. Voglio mettere bene in evidenza che non si tratta di prodotti commerciali, come non ha carattere commerciale questo sito.
Tutti i progetti esposti sono di carattere hobbistico, in qualche caso niente di più che giocattoli, quindi non ci si assume nessuna responsabilità del loro eventuale utilizzo in ambito diverso dal ludico.
Si fa espressamente divieto del loro utilizzo in ambito industriale. Chiunque ne faccia un uso diverso da quello ludico ed hobbistico se ne assume direttamente la responsabilità.
Come procurarsi i circuiti stampati "home made" dei progetti di questo sito.
La mia attività non prevede la vendita diretta di schede elettroniche o circuiti stampati (pcb) assemblati oppure no. E' tuttavia possibile procurarsi i PCB, o in qualche caso il prodotto assemblato e collaudato, per un numero limitato di esemplari.
Verifica la disponibilità dei PCB del sito oppure i progetti assemblati scrivendo a -> ad.noctis@gmail.com
(nota: non è una attività commerciale di questo sito)
|
codice progetto |
descrizione breve | immagine | |
| Ponte H | Permette l'inversione di marcia dei motori in continua a magnete permanente fino a una corrente massima di indotto pari a 8 Ampère. Si interfaccia ai sistemi di controllo ad esempio P.L.C. o schede a microcontrollore. |
|
dimensione 50mm x 26mm. |
| Mr Funky (amplificatore stereo HiFi) | Amplificatore stereo HiFi della potenza di 3+3 Watt R.M.S. inizialmente progettato per realizzare esemplari del pupazzo sonoro omonimo, viene spesso impiegato per realizzare impianti sonori da applicare allo scooter o alla bicicletta. Integra uno stadio oscillatore a transistor per realizzare gli occhi oscillanti di Mr. Funky |
|
dimensione 49mm x 39mm. |
| Amplificatore a ponte 20+20 W musicali | Amplificatore in configurazione a ponte con TDA2003, un classico. LA realizzazione è semplice e di sicuro rapido funzionamento. Si consiglia l'abbinamento al Vu-Meter stereo 10+10 Led presentato in questo sito |
|
|
| Amplificatore a ponte 25+25 W musicali | Amplificatore
stereo realizzato con due canali a ponte. Gli integrati impiegati sono i
TDA2005M. Si consiglia l'abbinamento al Vu-Meter stereo 10+10 Led
presentato in questo sito. download file FidoCad Ampli Stereo con TDA2005M ( senza Bootstrap) |
|
|
| Amplificatore fino a 60+60 W musicali | Amplificatore stereo HiFi comprendente un Vu-Meter 10+10 LED e un mixer a 5 ingressi stereo calcolato per impedenza di tipo "AUX". I blocchi logici sono sezionabili potendo quindi ospitare un selettore digitale di canali audio o un controllo remoto di volume, controllo di toni a tre vie, il controllo di bilanciamento e volume, interruttore per effetto loudnees che esalta gli estremi della banda passante quando si ascolta a basso volume. o altri dispositivi disponibili nel mio sito. Il PCB può alloggiare i finali TDA2050,2051,2052 con rispettiva uscita i potenza disponibile. La sezione di alimentazione duale di potenza è integrata nel PCB. |
|
dimensione 100mm x 160mm. |
| Amplificatore fino a 75+75 W musicali | Potente
amplificatore stereo HiFi comprendente un Vu-Meter 10+10 LED e un
mixer a 5 ingressi stereo calcolato per impedenza di tipo "AUX".
integra un selettore digitale di 2 canali audio e un controllo di toni a tre
vie, il controllo di bilanciamento e volume, interruttore per effetto
loudnees che esalta gli estremi della banda passante quando si ascolta a
basso volume. La sezione di alimentazione duale di potenza è integrata
nel PCB.
|
|
|
| Mixer 5 canali stereo | mixer a 5
ingressi stereo calcolato per impedenza di tipo "AUX" del tipo integrato nei
PCB degli amplificatori di qualità superiore presentati in questo sito. download file FidoCad del circuito stampato "Mixer stereo a 5 canali" basetta 100x160 mm |
|
|
| Mixer professionale | mixer espandibile
professionale per band. Progettato per poter aggiungere ulteriori sezioni di
ingresso dove fosse necessario. Va abbinato all'amplificatore stereo di Mr
funky per effettuare il monitoring dei canali entranti. E' consigliato
l'abbinamento al VU-Meter a singolo canale per ogni input al fine di
visualizzare il livello dell'audio entrante.
|
|
|
| supercar_6_LED | Effetto luminoso a 6 luci scorrevoli da collegare allo scooter, all'automobile o semplicemente al pannello frontale del vostro PC. Trova applicazione anche in robotica dando "vita" ai vostri automi. |
|
dimensione 26mm x 46mm. |
| Barra LED con 8 comparatori |
Barra LED realizzata con 2 circuiti integrati LM324, quindi con 8 comparatori e altrettanti livelli di segnalazione luminosa. Progettata a scopo didattico è in realtà molto utile come segnalazione di livello di uscita di un alimentataore regolabile, per segnalare il livello di un serbatoio ecc ecc. |
|
|
| Barra LED con 16 comparatori |
Barra LED realizzata con
4 circuiti integrati LM324, quindi con
16comparatori e altrettanti livelli di segnalazione
luminosa. Progettata a scopo didattico è in realtà molto utile come
segnalazione di livello di uscita di un alimentataore regolabile, per
segnalare il livello di un serbatoio ecc ecc. download del file Fidocad a 16 comparatori
|
|
dimensione 160mm x 48mm. |
| Fotocellula per mini automazioni hobbistiche |
Semplice circuito cotituito da un singolo operazionale usato come comparatore. Il segnale è prelevato da un partitore costituito da una fotoresistenza e una resistenza fissa. Ogni PCB contiene 17 esemplari. Attenzione, nonè omologato per operare in ambitoindustriale. Questo circuito è un giocattolo. download file FidoCad, basetta 100x160, PCB con 17 esemplari. |
|
|
| mini ponte H |
Mini inversione di marcia di un motore D.C. sopporta fino ad 1 A continui. Dimensione estremamente ridotta.
|
|
dimensione 54mm x 21mm. |
| fotocellule per mini automazioni | Circuito ad uso puramente hobbistico ma ben funzionale. I comparatori verificano le sogli di comparazione tra un partitore fisso e uno variabile a causa della presenza di una foto resistenza. Ottimo per modellismo. |
|
dimensione 40mm x 40mm. |
| oscillatore a transistor | Minuscolo circuito ottimo come esercizio di assemblaggio. Due LED lampeggiano in maniera alternata alla frequenza di 1 Hz. Gli allievi impareranno a lavorare in PCB molto compatti ma il funzionamento sarà comunque garantito dall'ottimo isolamento fornito dal solder. Tecnologia dual layer FR4. il circuito trova applicazioni in Robotica, in modellismo e altri campi hobbistici. |
|
dimensione 15mm x 15mm. |

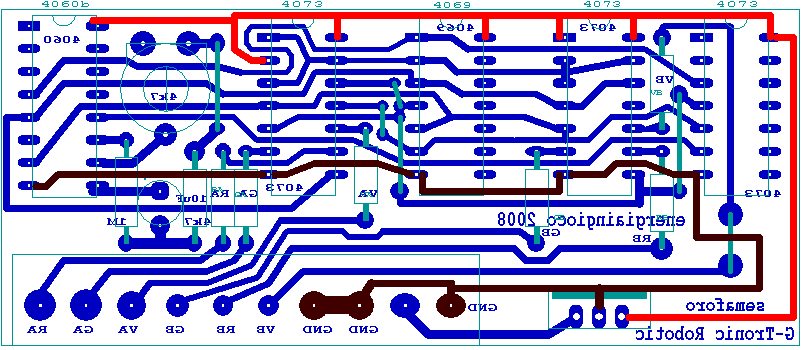

| Impianto semaforico |
Piccolo semaforo utilizzabile su modellini di strade (incrocio a due vie) i tempi sono parzialmente regolabili. |
|
|
| Inverter didattico a 2 quadranti | Ottimo esercizio didattico. Il circuito è un inverter a 2 quadranti che pur avendo pochissimi componenti introduce a ampie spiegazioni teoriche. L'allievo studierà il principio di funzionamento del multivibratore astabile a transistor per la generazione delle due onde quadrate simmetriche a 50Hz, e sarà costretto ad eseguire una taratura del periodo utilizzando l'oscilloscopio. Il circuito è predisposto per essere energizzato con un mini pannello solare dal quale verrà trasformata la continua in una alternata pseudo sinusoidale a 50 H.z. Ottimo il rapporto utilità/prezzo. |
|
dimensione 37mm x 33mm |
| controllo 30 servomotori | Utilizzando un
PIC 16F876 questa scheda elettronica è potenzialmente in grado di pilotare
30 servomotori direttamente alloggiabili negli appositi connettori. Le
alimentazione di potenza sono separate da quelle della logica download del file FidoCad del controllo 22/30 servomotori con 8 canali analogici |
|
dimensione 103mm x 81mm. |
| Servotester | Semplice circuito realizzato con NE555 in grado di posizionare un servomotore in funzione della posizione di un potenziometro. Trova applicazioni in robotica e in modellismo. |
|
dimensione 35mm x 18mm. |
| Console multiservo | Console multiservo a 8
canali Hardware. Otto servomotori vengono posizionati ad un valore
angolare proporzionale alla posizione degli slider (sostituibili con
potenziometri). Circuito utilissimo per creare giocattoli per i più giovani
che non sono in grado di programmare il Robot o l'automatismo che contiene i
servomotori. Utile anche agli esperti di modellismo che devono testare gli
apparati di controllo delle loro miniature. Gli slider che vedete in figura
non saranno forniti e sono rappresentati solo a titolo di esempio. Si consiglia di abbinare la console al robusto alimentatore switching da 4A con L296 per assicurare potenza a tutti gli 8 servomotori. Un esempio della console montata la potete vedere nell'articolo presente in questo sito o pubblicato su www.grix.it |
|
|
| Flip Flop S/R | Questo semplice Flip Flop
di tipo Set/Reset, ottenuto tramite le porte nand contenute nell'integrato
CD4011 ha moltissime applicazioni. Personalmente lo ho usato per trasformare
vecchi maouse non funzionanti in telecomandi per la marcia e arresto di
motori asincroni trifase (applicazioni didattiche, non usatelo in ambito
industriale), oppure per la selezione digitale di due canali analogici
(vedere articolo nel sito). Il montaggio di questo circuito è un ottima
esercitazione scolastica dato che può essere reperibile in svariati
esemplari ad un costo contenuto. download del file FidoCad Flip Flop set/reset (10 esemplari su basetta 100x160) |
|
|
| Open Servo motor | Circuito stampato per realizzare un servomotore di potenza. Purtroppo gli integrati sono di difficile reperibilità ma se riuscite a procurarvene allora potrete ottenere i servomotori necessari per costruire un robot umanoide a grandezza naturale. Il circuito è stato collaudato. |
|
|
| Demoboard per PIC16F876 | Circuito molto compatto che realizza una demoboard per PIC16F876. Tutti i pin di I/O sono disponibili su streep line per essere portati facilmente ad un bordo macchina. |
|
dimensione 43mm x 39mm. |
| Espansione I/O per la demoboard 16F876 | Questa scheda
realizza una grande espansione delle potenzialità di I/O della demoboard per
PIC16F876. I collegamenti agli streep line avvengono tramite cavi flat
come visibile in figura. dwnload file FidoCad del PCB dell'espansione di I/O per demoboard PIC 16F876
|
|
dimensione 111mm x 48mm |
| PLC con PIC 16F876 |
modello Micro-GT P876 Stupendo piccolo PLC (non utilizzabile a livello industriale) realizzato con PIC 16F876. Se si utilizza il bootloader il processore può essere ri progammato al volo esattamente come per un vero PLC. Gli ingressi sono 8 e le uscite 6 nella configurazione di base ma possono essere facilmente espanse. |
|
|

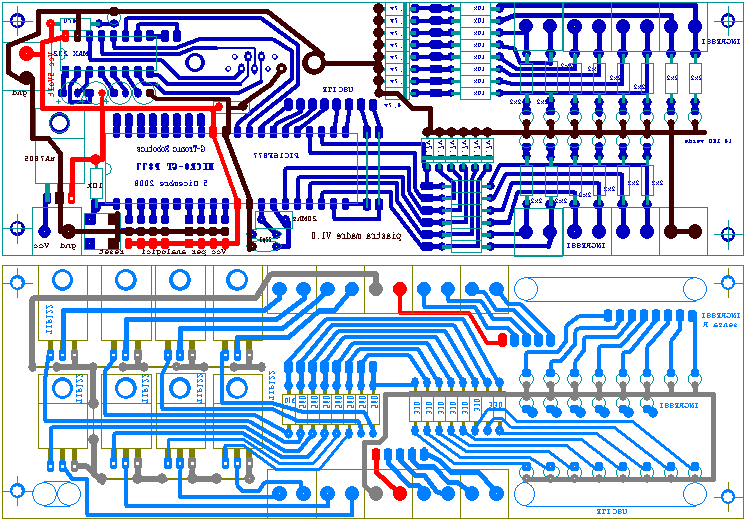

| PLC con PIC 16F877 |
Modello Micro-GT P877 Potente PLC hobbistico programmabile anche in Ladder per PIC. Realizzto su due strati il primo contiene la scheda madre e gli apparati di comunicazione seriale nonchè I/O, mentre il secondo strato alloggia gli apparati di potenza. |
|
|
| Alimentatore duale regolabile | Alimentatore duale regolabile, in grado di fornire fino ad 1 ampere nel ramo positivo regolando la tensione tra 5 e 15 volt.Il valore della tensione impostata è visualizzata in una barra led a 8 punti. Ottimo per i laboratori hobbistici. Indispensabile per alimentare e testare i circuiti conteneti amplificatori operazionali. download file FidoCad versione completa
|
|
dimensione 66mm x 34mm. |

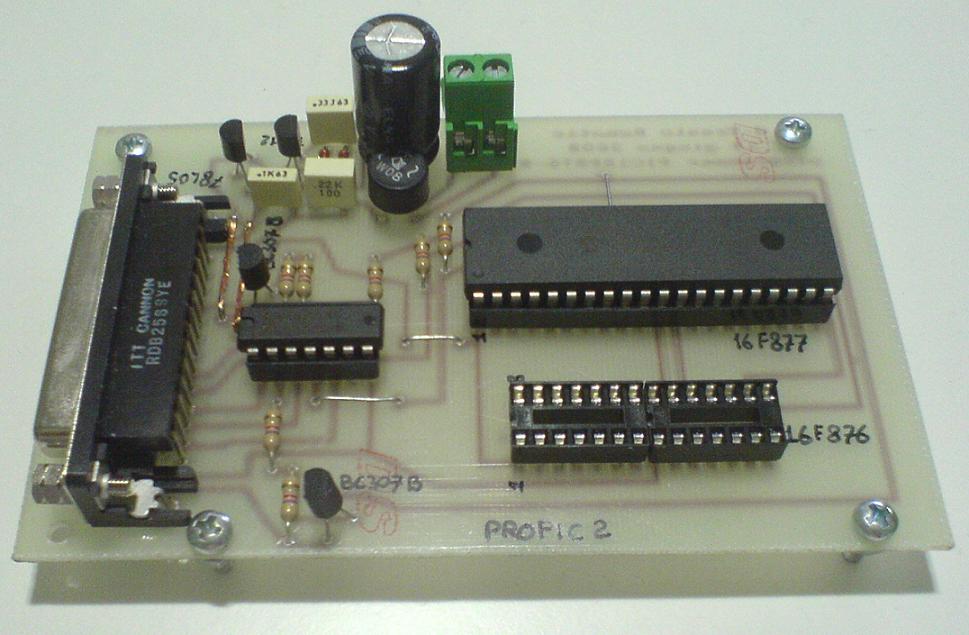

| Programmer per PIC serie 16F e 18F, quelli a 40 pin entrano direttamente sullo zoccolo altri si adattano facilmente
|
Programmer per PIC16F877 e tutti quelli compatibili a 40 PIN. ma con alcuni adattatori da applicare allo zoccolo programma una vastissima gamma di PIC serie 16 e 18. Contiene una sezione demoboard con 8 ingressi e 7 uscite digitali entrambe segnalate da dei LED. Si programma usando il software Picprog2009, e altri rintracciabili in rete. Dispone di porta seriale RS232 e di connettore ICSP per la programmazione "in circuit". scarica il file Fidocad zippato
|
|
dimensione160mm x 50mm |
| Programmer per PIC serie 16F876 e 16F877 |
La connessione al PC avviene tramite il connettore centronics oppure il cannon DB25 femmina da stampato a cui collegarsi con la porta parallela del PC. Il sistema viene riconosciuto come PROPIC 2 dai vari software di programmazione disponibili in internet. Attenzione non istallare o rimuovere il PIC con il circuito alimentato o durante la programmazione. Non istallare contemporaneamente i due PIC. Usare WinPIC o software similari. download del file FidoCad del programmar per PIC 16F876/877
|
|
|
| Alimentatore regolabile con L200 | L'integrato L200 è un potente componente lineare in grado di fornire ben 2A con una tensione regolabile da 3 a 18 volt e oltre. lo schema sottoriportato è semplice ed economico da costruire. |
|
|
| Controllo A.C. | controllo di un carico in alternata che puo essere un piccolo motore o una lampada ad incandescenza. |
|
dimensione 30mm x 26mm |
| Alimentatore switching 4A | Potente e robusto
alimentatore regolabile da 5 a 15 Volt realizzando l'integrato L296. La
modalità di funzionamento è basata sulla tecnica switching. E'
sufficientemente robusto da soddisfare qualsiasi esigenza di laboratorio sia
didattico che professionale. Ottimo se abbinato al voltmetro digitale
presentato in questo sito. download file FidoCad "alimentatore Switching 5,1 to 15V, 4 ampère |
|
dimensione 50mm x 22mm |
| Alimentatore switching 4A (L4690) |
Alimentatore Switching regolabile.Con l'integrato L4960 da 5 a 15 Volt con 2,5 Ampère. download file FidoCad "alimentatore Switching 5,1 to 15V, 2,5 ampère" |
|
|
| Controllo 14 servomotori | Scheda di
controllo via RS232 per 14 servomotori, ottimi per applicazione di
modellismo e robotica. Realizzata utilizzando un PIC 16F876A Viene
fornita con software di supporto scritto in VB6.
download file FidoCad scheda controllo 14 servomotori, comunicazione seriale e ingressi analogici |
|
dimensione 67mm x 43mm. |
| interfaccia per motori passo passo bipolari |
Doppio ponte H utilizzabile per interfacciare motori passo passo di potenza oppure due motori in DC con correnti di indotto fino a 8A continui ai sistemi di controllo come PLC o schede a microprocessore. Le resistenze di base vanno calcolate in funzione della tensione di comando. Attenzione: ponte H non protetto, non dare mai i comandi contrapposti avanti e indietro contemporaneamente. |
|
|
| Interfaccia di comando LPT ad 8 canali a relè |
Semplice ma funzionale interfaccia di comando di campo (segnali in output) collegabile alla porta parallela del PC. Lo stato delle uscite è segnalato con un LED. Disponibile anche un software per il controllo da installare sul PC in due versione, una in Cpp e una in python. Attenzione:questo giocattolo non va utilizzato in ambito industriale. scarica il file FidoCad dell'interfaccia LPT (zippato) |
|
|

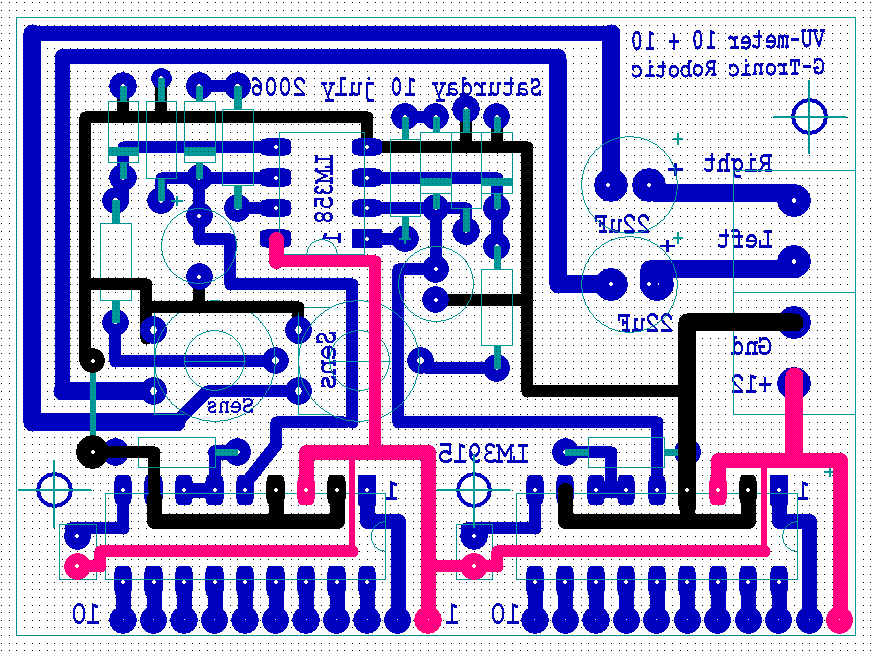

| Vu-meter_10+10_Led |
Meraviglioso effetto ritmico eseguito da due barre led che potrete installare sullo scooter, in automobile oppure sul pannello frontale del vostro PC. Si interfaccia a qualsiasi amplificatore Audio come ad esempio Mr.Funky. Un ottimo impianto mp3 per lo scooter si ottiene abbinando proprio questi due circuiti. L'effetto è selezionabile a punto o a barra. |
|
dimensione 173mm x 29mm |
| Vu-meter a canali espandibili |
Il VU-meter mostrato in figura si compone di due supporti PCB istallati a sandwich, ma è possibile abbinare un numero qualsiasi di singoli strati per ottenere analizzatori di spettro o indicatori di livello degli stadi di ingresso dei Mixer. L'effetto è selezionabile a punto o a barra. Download File FidoCad PCB due strati sovrapponibili.
|
|
|
| Frontalino porta LED per VU-Meter e barre LED |
I VU-Meter sopra presentati , come anche le barre LED posso essere integrati con questo supporto per i LED che dona ordine e pulizia al cablaggio. |
|
|
| Orologio a microprocessore |
Bellissimo orologio digitale da installare nello scooter o da integrare in radiosveglie autocostruite. Funge anche da cronometro di durata viaggio. Disponibile in due PCB separati per il Display e la mainBoard che contiene il microprocessore. disponibile il file .hex da inserire nel PIC, oppure potrete richiedere assieme al PCB il PIC preprogrammato. Download file Fidocad, due esemplari basetta 100 x 160
|
|
mainboard
58mm
x 45mm display 54mm x 27mm. |
