codice progetto

Modello bootloader

Usata dall'insegnate ad un corso ZIP.

Questo esemplare di Micro-GT, modificata per funzionare in maniera rapida ed efficace con i classici adattatori USB->RS232 e il netbook/notebook,   dispone di 24 uscite digitali selezionabili da dip switch, 16 ingressi commutabili in pullUP o pullDOWN con 2 pulsanti gia' saldati onboard. Un ponte H da 8 ampere, un display LED predisposto per 4 digit (ne vengono forniti 2 gli altri, a catodo comune, potranno essere inseriti nel connettore predisposto.

Microcontrollore 16F877A con bootloader precaricato 20Mhz 38400bps compreso nell'offerta.

Cavo RS232 saldato onboard come visibile nella foto.

La scheda e' ovviamente completabile per una piena funzionalita' che comprende ad esempio il controllo dei passo/passo e i display LCD e grafici.

offerta base richiesta 45€ pagamento paypal piu' spese di spedizione.

Account paypal ad.noctis@gmail.com

verificare via mail la disponibilita' prima di fare il versamento.

compra subito

Teoria e pratica della costruzione di un amplificatore stereo HiFi integrato

10€  Fino esaurimento scorte (7 esemplari)

ordinalo a ad.notis@gmail.com

Dummytronics

12€ Fino a esaurimento scorte (2 esemplari)

ordinalo a ad.noctis@gmail.com

Usato nelle esercitazioni ai corsi ZIP.

Permette l'inversione di marcia dei motori in continua a magnete permanente fino a una corrente massima di indotto pari a 8 Ampère. Si interfaccia ai sistemi di controllo ad esempio P.L.C. o schede a microcontrollore.

get gerber

offerta base richiesta 10€ pagamento paypal (2€) piu' spese di spedizione (3€). In totale costera' 15€.

Account paypal ad.noctis@gmail.com

verificare via mail la disponibilita' prima di fare il versamento.

Usato nelle esercitazioni ai corsi ZIP

Circuiti stampati dell'Amplificatore stereo HiFi , Mr. Funky da 3+3 Watt R.M.S. inizialmente progettato per realizzare esemplari del pupazzo sonoro omonimo, viene spesso impiegato per realizzare impianti sonori da applicare allo scooter o alla bicicletta.

Sono disponibili alcuni PCB, ottenuti dissasemblando con strumenti professionali i pochi componenti che erano stati montati quindi esteticamente e funzionalmente sono come nuovi.

Le serigrafie sono di colore  bianco.

Sono disponibili due lotti da 10 esemplari vendibili al costo di 50€ a lotto (cinque euro a circuito stampato).

Posso fornire anche solo un lotto alla volta, ottimo per scuole e laboratori hobbistici/didattici.

Su questo sito ci sono gli schemi e le spiegazioni per l'assemblaggio.

http://www.gtronic.it/energiaingioco/it/scienza/Mr_Funky.html

dal link sottostante puoi anche scaricare i gerber per autocostruirti il prodotto qui proposto.

get gerber

offerta base richiesta 50€ per un lotto di 10 esemplari, si aggiungono pagamento paypal (2€) piu' spese di spedizione (3€). In totale costera' 55€.

Account paypal ad.noctis@gmail.com

verificare via mail la disponibilita' prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Mini effetto luminoso Supercar

La velocita' dell'effetto luminoso e' impostabile tramite il trimmer visibile nella foto. Alimentabile anche direttamente a 12Volt DC e dalla batteria dell'auto e dello scooter.

Dimensioni molto contenute.

Possibilita' di collegare la barra led tramite un cavetto flat anche di lunghezza notevole per raggiungere il frontalino del veicolo.

Possibilita' di collegare anche i LED bianchi o azzurri a elevata luminosita'.

Collegando assieme due esemplari e' possibile ottenere un effetto a 12 LED con rimbalzo al centro.

Sono disponibili alcuni esemplari esati come prototipi, quindi testati e funzionanti.

offerta base richiesta 10€, si aggiungono pagamento paypal (2€) piu' spese di spedizione (3€). In totale costera' 15€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilita' prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Venti esempari sono l'ottimale per scuole e piccoli laboratori.

Il costo del pannello e' di 25€ a cui vanno aggiunti 3€ di spedizione e 2€ di trattenute paypal.

La separazione dei vari esemplari puo' essere fettuata passando ripetutamente un cuttaer nella profonda traccia di fresatura.

offerta base richiesta 25€, si aggiungono pagamento paypal (2€) piu' spese di spedizione (3€). In totale costera' 30€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilita' prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Gli esempari contenuti in questo pannello sono tutti integri anche se il pannello mostra un lieve difetto dello spigolo in basso a sinistra (si nota che manca lo spigolo).

Cosi puo' notare dall'articolo correlato il PCB puo' alloggiare diverse varianti, ad esempio potrebbe essere impiegato per pilotare due teleruttori di potenza con bobina in continua montando solo due TIP e i relativi diodi di ricirco delle correnti dovute alle extra tensioni da apertura dei carichi induttivi.

Per avere il controllo di 8 teleruttori bisognera' sezionare dal pannello una fetta di 4 esemplari ogniuno in grado di pilotare due canali.

Analogo discorso per il pilotaggio in PWM di 8 motori senza inversione di marcia.

Questo PCB e' di fatto polifunzionale.

http://www.gtronic.it/energiaingioco/it/scienza/Inverter_Mot_DC_ita.html

offerta base richiesta 15€, si aggiungono pagamento paypal (2€) piu' spese di spedizione (3€). In totale costera' 20€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilita' prima di fare il versamento.

.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

singolo PCB;

50mmX26mm

Programmer

demoboard

Utilizzabile come mini PLC.

(esemplare unico)

Usato come prototipo esercitazione di progettazione

L'oggetto in figura e' un ottimo programmer con demoboard integrata. Immagini piu' dettagliate si trovano su questo link:

http://www.gtronic.it/energiaingioco/it/scienza/programmer_compatibile8076.html

Il dispositivo programma via seriale o via ICSP un elevatissimo numero di PIC sia della serie 16F che 18F.

Lo zoccolo onboard e' di 40 pin per 16F877A e pinout compatibili, ma e' possibile programmare l'MCU anche con la modalita' bootloader seguendo le istruzioni, valide per la Micro-GT IDE e mini che trovate a questo link:

http://www.gtronic.it/energiaingioco/it/scienza/cap13_kit_USB.htm

Tutti i pin del processore sono disponibili in modalita  freeport.

• 8 I/O digitali con led verdi

• 7 I/O digitali con led rossi

• 4 pulsanti NA onboard

• Ogni I/O puo' essere collegato tramite cavetti flat.

Si programma usando PICPROG 2009.

offerta base richiesta 30€, si aggiungono pagamento paypal (2€) piu' spese di spedizione (3€). In totale costera' 35€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilita' prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

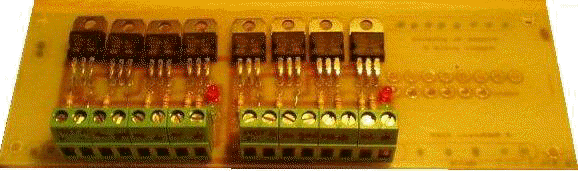

Minishield

Doppio ponte H

Specifico per PLC Micro-GT

Surplus, usato solo per collaudi.

Minishield o scheda di espansione per controllo due assi D.C, in origine pensata per il micro PLC auto costruito modello G-Tronic P877-Z visibile alla fine della pagina raggiungibile con questo link:

http://www.gtronic.it/energiaingioco/it/scienza/PIC_PLC.html

Variando i valori resistivi in base ai transistor darlinghton TIP122 è possibile ottenere il funzionamento a:

• 24V dc per il collegamento diretto a un PLC

• 12V dc per il collegamento a sistemi di controllo in generale

• 5V dc per il collegamento a schede a microcontrollore.

Nel caso di collegamento a segnali TTL (5V dc) si consiglia di cambiare i darlington superiori con i complementari TIP127 e disgiungere i segnali di ingresso operando con 4 linee del microcontrollore.

Una spiegazione più dettagliata della modifica la trovate su questo articolo:

http://www.gtronic.it/energiaingioco/it/scienza/Beginners%20BJT.htm

Scandire la pagina leggermente oltre la metà.

Personalmente usavo questo circuito per pilotare i motori DC della sedia a rotelle robot optichair su cui è stata sviluppata una tesi di laurea.

Può funzionare da solo ma Il circuito è comunque predisposto per essere abbinato al PLC Micro-GT P877-Z pubblicato in questo sito è a qualsiasi sistema di controllo.

offerta base richiesta 15€, si aggiungono pagamento paypal (2€) più spese di spedizione (3€). In totale costerà 20€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Controller per pannello solare ad inseguimento in miniatura:

Tesina scolastica

Controller pannello solare miniaturizzato (tesina)

Questo controller e' stato usato per lo sviluppo di una tesi di laurea "Suntrack" e successivamente per svariate tesine. Il pannello solare può inseguire il sole senza usare un microprocessore. La scheda e' completamente autonoma e realizzata con soli operazionali e componenti discreti.

 il I sistemi integrati sono:

• Due ponti H per il controllo dei motoriduttori dei due assi Azimut e Zenit

• 8 ingressi di comparazione per fine corsa/sensori/fotocellule/proxy ecc

• quattro amplificatori di segnale(inseguitori a operazionale) per le foto resistenze (non comprese anche se visibili in figura)

• Inverter didattico a due quadranti per convertire la continua fornita dal pannello solare in alternata.

Si consiglia l'interfacciamento con un piccolo pannello di circa 18W come quello con cui sono state sviluppate le tesine precedenti.

scarica tesi  -> "Suntrack - inseguitore solare"

Ovviamente funziona solo con modellini in scala dimostrativi e non in un pannello vero.

offerta base richiesta 35€, si aggiungono pagamento paypal (2€) più spese di spedizione (3€). In totale costerà 40€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Vu-meter stereo con guadagno logaritmico e disaccopiamento dalla fonte con amplificatore operazionale

Prototipo Vu-meter stereo 10+10 LED

Questo Vu-meter viene proposto usato, cosi come lo vedete nell'immagine, ovvero senza i tre circuiti integrati:

• 2 x  LM3915

• 1 x LM358

Il circuito e' testato e funzionante.

Dispongo a magazzino dei sopra citati integrati e potrebbero essere forniti a parte. Questi integrati, benché testati, sono comunque materiale usato.

Il costo del solo circuito, come proposto in foto e' di 15€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 20€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Di questo circuito ne sono disponibili alcuni esemplari derivati dalla fotoincisione di un'unica basetta 100x160mm successivamente ritagliati.

Il circuito come visibile in figura, ovvero senza circuito integrato, e' disponibile a soli 5€.

Sara' possibile alloggiare l'integrato LM314 per una visualizzazione lineare nella barra LED, oppure un LM315 per la visualizzazione in scala compressa, oppure un LM316 che visualizza un segnale audio direttamente di decibel.

Il circuito  e' progettato per poter essere assemblato "in strati", ovvero montandone due, distanziati con delle vite M3 si ottiene la versione stereo come visibile in questo link:

http://www.gtronic.it/energiaingioco/it/scienza/Kit_VU_Meter_images/VU_meter_1.JPG

Il costo del solo circuito, come proposto in foto e' di 5€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 8€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione

Console per il controllo manuale di giocattoli con servomotori

 Questo circuito e' il prototipo della console di comando manuale del progetto Robot's hand presentato in questo sito.

E' utile per la realizzazione di giocattoli  con ben 8 servomotori.

Lo fornisco cosi come visibile in foto. A richiesta potrei fornire gli otto NE555 di recupero da altri progetti.

Un articolo in cui e' presente questo circuito e' il seguente:

http://www.gtronic.it/energiaingioco/it/scienza/cap12_RobotHandV2.htm

L'articolo specifico in cui trovare schemi e e spiegazioni e' questo:

http://www.gtronic.it/energiaingioco/it/scienza/console_multiservo.html

Il costo del solo circuito, come proposto in foto e' di 13€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 18€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Questo semplice circuito permette la conversione DC->AC da piccole fonti di energia come pannelli solari o batteria auto.

La potenza disponibile dipende dai seguenti parametri:

1. Potenza nominale del trasformatore a doppio secondario che collegherete, non compreso nell'offerta.
2. Potenza disponibile alla fonte, ad esempio la potenza di dimensionamento del pannello solare o della batteria al piombo, o della dinamo.
3. Potenza gestibile dagli switch finali, nell'oggerta sono montati dei darlighton TIP122 per una corrente fino a 8A, si potra' montare ad esempio il mosfet IRFP460 per gestire oltre 20 ampere, in questo caso le resistenze di gate saranno da 47ohm e si potranno aggiungere due resistenze da 100k tra monte di queste R e la massa per consentire il drenaggio delle cariche dal substrato e quindi lo spegnimento del MOSFET.

visita l'articolo:

http://www.gtronic.it/energiaingioco/it/scienza/InverterAC-DC_2Q_ita.html

disponibilita' limitata ad alcuni esemplari tutti usati per scopi didattici.

Il costo del solo circuito, come proposto in foto e' di 15€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 20€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Ottimo alimentatore per amplificatori audio di potenza alimentati in tensione singola.

Ponte di diodi da 8 ampere, doppia capacita' da 4700uF.

Voltaggio di lavoro fino a 50V.

L'esemplare nella foto e' statao usato per collaudare gli ampli audio di questo sito.

disponibilita' limitata ad alcuni esemplari tutti usati per scopi didattici.

Il costo del solo circuito, come proposto in foto e' di 8€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 13€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

(modificando i regolatori arriva a 1,5 o addirityura 3A)

I regolatori montati sono LM7805 e LM7905 ma prima dell'invio e' possibili chiedere una diversa tensione.

Corrente erogata 1A montando i regolatori della serie LM78xx, si arriva a 1,5A montando la coppia LM337 -> LM317.

Montando un LM350 si possono raggiungere i 3A nel ramo positivo.

inserendo tra il piedino centrale dei regolatori LM78xx un potenziometro si ottiene la regolazione della tensione di uscita (nel range amissibile).

Usando questa tecnica con la coppia LM78/79(05) si puo' ottenere una regolazione da 5V in su fino al valore della raddrizzata del trasformatore meno 2 volt  dovuti al dropout.

La tensione massima amissibile in input non dovra' superare i 33V.

Il circuito va munito di dissipatori termici specialmente quando il salto di tensione tra input e output risulta notevole come ad esempio 10 volt o maggiore.

L'applicazione consigliata e' come alimentatore di test e collaudo di circuiti che contengono amplificatori operazionali o generatori di segnale.

Benche' sia progettato duale e' ovviamente utilizzabile anche come tensione singola.

disponibilita' limitata ad alcuni esemplari tutti usati per scopi didattici.

Il costo del solo circuito, come proposto in foto e' di 12€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 17€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

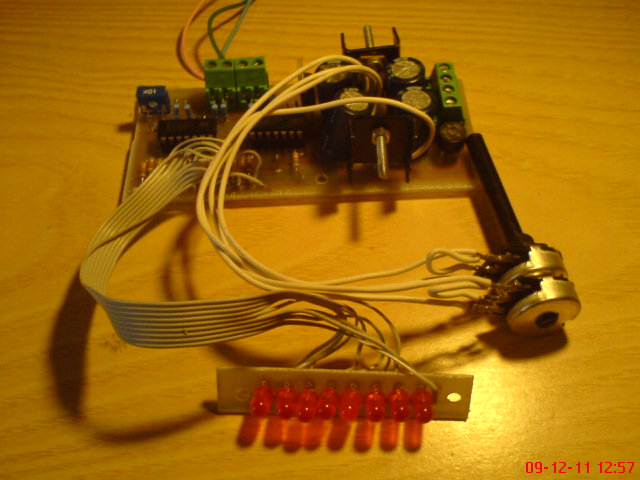

Variante dell'alimentatore proposto nel riquadro precedente ma integra una barra LED a 8 livelli utile per segnalare la tensione emessa nel ramo positivo.

I regolatori montati sono LM7805 e LM7905 ma prima dell'invio e' possibili chiedere una diversa tensione.

Corrente erogata 1A montando i regolatori della serie LM78xx, si arriva a 1,5A montando la coppia LM337 -> LM317.

Montando un LM350 si possono raggiungere i 3A nel ramo positivo.

Esistono alcuni esemplari ma solo quello in foro e' completo (come visibile) di potenziometro e viene fornito pretarato.

Nel caso non fosse piu' disponibile lo specifico esemplare potrete tentare di richiedere i rimanenti via mail ad.noctis@gmail.com chiedendo specifiche sullo stato dell'assemblaggio e il costo che sara' proporzionale al numero ddei componenti montati, prima di effettuare il versamento con paypal.

Si ricorda che si tratta di materiale usato ai corsi di elettronica presso il centro culturale ZIP, ma comunque risulta funzionante.

Il costo del solo circuito, come proposto in foto e' di 18€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 23€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Amplificatore dalle ottime qualita' sonore se paragonate al costo di realizzazione e alla potenza che si necessita fornire.

Ottimo per amplificare i lettori mp3 oppure per essere abbinato a un vecchio lettore CD smontato da un personal computer dismesso per ottenere un CD-Player.

E' il prototipo della realizzazione di Mr. Funky.

 http://www.gtronic.it/energiaingioco/it/scienza/Mr_Funky.html

Sono disponibili pochi esemplari, simili ma comunque usati, e sono disponibili anche alcuni PCB.

Contattatemi via mail ad.noctis@gmail.com se siete interessati a una di queste varianti di offerta prima di effettuare il pagamento.

Il costo del solo circuito, come proposto in foto e' di 13€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 18€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

Prototipo.

Questa e' la realizzazione didattica per eccelenza che dovrebbe far parte del bagaglio culturale di ogni studente di elettronica.

Risulta anche un anello di congiunzione tra l'elettronica tradizionale e il vasto mondo della programmazione dei microcontrollori PIC.

Il firmware e' disponibile gratuitamente come anche tutto il progetto compreso di file gerber per la realizzazione del PCB professionale in FR4.

visita la pagina descrittiva del progetto:

http://www.gtronic.it/energiaingioco/it/scienza/Orologio_ita.html

La regolazione avviene con quattro tasti ore+, ore-, minuti+, minuti-.

Monta il PIC16F84A.

Disponibile anche solo il PIC con il firmware preprogrammato.

Il costo del solo circuito, come proposto in foto e' di 12€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 17€.

Account paypal ad.noctis@gmail.com

Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 3€ per la spedizione e 2€ di trattenuta paypal

chip 16F84A preprogrammato

PIC16F84A precaricato con firmware Orologio 24 ore.

Fornito allo scopo di avantaggiare coloro che non hanno dimestichezza con la programmazione dei PIC oppure non possegono una scheda programmer ma voglio comunque realizzare l'orologio proposto in questo sito.

Il costo e' di pura realizzazione delle spese stimate in  6€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 8€.

Account paypal ad.noctis@gmail.com

Se vuoi la fornitura di un piccolo stock, ad esempio per laboratori scolastici o situazioni simili, Verificare via mail la disponibilità prima di fare il versamento.

Aggiunti 1€ per la spedizione e 1€ di trattenuta paypal

Bootloader inside

16F876A

PIC 16F876A con Bootloader precaricato

Per aiutare gli utenti della Micro-GT Mini, o di altre schede che montano il PIC16F876A con caricamento del file hex tramite la tecnica LVP (programmazione a bassa tensione) mettiamo a disposizione qualche esemplare del PIC con precaricato il Bootloader testato e collaudato.

Si ricorda che il bottloader non puo' essere caricato con la medesima tecnica, ma bisogna essere muniti di un ulteriore programmer, ad esempio la Micro-GT versatile IDE. Chi non avesse questa disponibilita' e' bene che chieda il suo esemplare del PCB della Micro-GT mini con annesso il PIC precaricato.

Un ulteriore ragguaglio sull'uso del bootloader:

 La porta di comunicazione seriale, o il convertitore USB->RS232, con cui normalmente si collega la Micro-GT mini al notebook, va impostata alla velocita' (tasto destro-> proprieta') sul pannello di controllo -> gestioni periferiche, alla velocita' per cui e' stato compilato il bootloader. Azione che dipende dal valore del prescaler impostato nel sorgente C in funzione quindi anche del cristallo montato.  Ne scaturiscono una miriade di varianti che per il principiante possono risultare difficili da capire.

Per aiutare chi comincia mettiamo neiprossimi  link ai file che  contendo gli .hex per il bootloader 38400Kbs e 20Mhz

Download bootloader 38400Kbs 20Mhz

Downlader bootloader 9600Kbs 4Mhz

Se non sei in grado di caricare i bootloader nel PIC lo facciamo noi per te al costo del rimborso del PIC utilizzato e della spedizione.

Il costo e' di pura realizzazione delle spese stimate in  10€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 12€, l'invio avverra' con la posta tradizionale allo scopo di contenere i costi.

Prima di effettuare il versamento paypal verifica via mail  ad.noctis@gmail.com se sono ancora disponibili dei microcontrollori dato che fanno parte dello stock originariamente acquistato per lo sviluppo e progettazione della Micro-GT .

Aggiunti 1€ per la spedizione e 1€ di trattenuta paypal

Bootloader inside

16F876A

PIC 16F877A con Bootloader precaricato

La spiegazione e' analoga come sopra, ma il costo del chip e' leggermente piu' alto.

Il costo e' di pura realizzazione delle spese stimate in  12€ a cui vanno aggiunte le spese di spedizione già calcolate nell'offerta paypal.

In totale costerà 14€, l'invio avverra' con la posta tradizionale allo scopo di contenere i costi.

Prima di effettuare il versamento paypal verifica via mail  ad.noctis@gmail.com se sono ancora disponibili dei microcontrollori dato che fanno parte dello stock originariamente acquistato per lo sviluppo e progettazione della Micro-GT .

Utilissimo in tante applicazioni. Montando un solo led si puo' ad esempio simulare l'antifurto attivo sul cruscotto dell'automobile.

costo del solo oggetto 5€ piu spese di spedizione e trattenute paypal

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

Master PCB

Oscillatore a 2 LED

Stampa laser su acetato del master, ottenuto da file FidoCad, dell'oscillatore a transistor contenete come visibile in figura 35 esemplari. L'oggetto te lo puoi anche costruire da solo scaricando il necessario da questo link:

http://www.gtronic.it/energiaingioco/it/scienza/oscillatore/oscillatore.rar

La spiegazione del funzionamento del circuito e' disponibile a questo link:

http://www.gtronic.it/energiaingioco/it/scienza/oscillatore.html

il costo del master, compresa la spedizione e le trattenute paypal, e' di 5€.

Prima di effettuare il pagamento verifica la diponibilita' dell'oggetto, dato che ne sono stati stampati solo alcuni esemplari usati nei laboratori del centro culturale ZIP durante le lezioni di elettronica di base.

La mail per la verifica e per il versamento paypal e' la stessa:

ad.noctis@gmail.com

costo del solo oggetto 10€ piu spese di spedizione e trattenute paypal

Sono disponibili anche pochi esemplari del solo PCB a 5€

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

Prototipo

Utile per controllare i servomotori o semplicemente come programmer e domoboard per PIC16F876 oppure 18F2550 o pin to pin compatibili.

costo del solo oggetto 18€ piu spese di spedizione e trattenute paypal

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

Utilissimo in tante applicazioni. Montando un solo led si puo' ad esempio simulare l'antifurto attivo sul cruscotto dell'automobile.

costo del solo oggetto 5€ piu spese di spedizione e trattenute paypal

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

4 Comparatori per mini fotocellule

costo del solo oggetto 5€ piu spese di spedizione e trattenute paypal

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

Flip Flop S/R

costo del solo oggetto 5€ piu spese di spedizione e trattenute paypal

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

Semaforo per plastico

costo del solo oggetto 5€ piu spese di spedizione e trattenute paypal

Verifica la disponibilita' di questo oggetto via mail contattandomi alla mail

ad.noctis@gmail.com

Amplificatore stereo HiFi

3+3W

Stampa laser su acetato del master, ottenuto da file FidoCad, dell'amplificatore stereo alimentabile da 5 a 12V DC, in grado di erogare fino a 3+3W. L'oggetto te lo puoi anche costruire da solo scaricando il necessario da questo link:

download file FidoCad e immagine jpg

La spiegazione del funzionamento del circuito e' disponibile a questo link:

http://www.gtronic.it/energiaingioco/it/scienza/Kit_ampli3watt_ita.html

il costo del master, compresa la spedizione e le trattenute paypal, e' di 5€.

Prima di effettuare il pagamento verifica la diponibilita' dell'oggetto, dato che ne sono stati stampati solo alcuni esemplari usati nei laboratori del centro culturale ZIP durante le lezioni di elettronica di base.

La mail per la verifica e per il versamento paypal e' la stessa:

ad.noctis@gmail.com

contenuto del file FidoCad, il master che riceverai e' il  rettangolo di sinistra contenete 8 esemplari in un perimetro standard di 100 x 160mm

Amplificatore stereo HiFi

50W musicali con TDA2050

Master per ottenere 1 esemplare su supporto standard 100x160mm

Stampa laser su acetato del master, ottenuto da file FidoCad,

• Elevata Potenza di uscita ( 50 Watt musicali secondo la regola IEC 268.3 )
• Elevata tensione di funzionamento (50V)
• Alimentabile in maniera singola o duale
• Distorsione molto bassa
• Pretezione elettronica contro I corti circuiti tra le casse e la massa.
• Protezione termica ( spegnimento automatico )

 L'oggetto te lo puoi anche costruire da solo scaricando il necessario da questo link:

http://www.gtronic.it/energiaingioco/it/scienza/Ampli%2050W%20musicali%20TDA2050_ita.html

il costo del master, compresa la spedizione e le trattenute paypal, e' di 5€.

Prima di effettuare il pagamento verifica la diponibilita' dell'oggetto, dato che ne sono stati stampati solo alcuni esemplari usati nei laboratori del centro culturale ZIP durante le lezioni di elettronica di base.

La mail per la verifica e per il versamento paypal e' la stessa:

ad.noctis@gmail.com
